ДБЖ SinPro 2400-S310 -джерело безперебійного живлення для квартири та обладнання, Харків

Для твердопаливних котлів опалення з циркуляційними насосами, газових котлів опалення, окремих циркуляційних насосів, систем резервного освітлення, комп'ютерів і терміналів, що потребують тривалого часу резервування іншого побутового та промислового обладнання. Максимальна рекомендована потужність навантаження становить 1600Вт.

ДБЖ SinPro 2400 S310 забезпечує:

• висока перевантажувальна здатність, сумісність з будь-яким типом навантаження;
• синусоїдальну форму вихідної напруги під час роботи від АКБ;
• високу економічність при роботі від АКБ (ККД понад 85%);
• стабільна вихідна напруга під час роботи від АКБ;
• тривалий час роботи від зовнішньої АКБ великої ємності;
• гальванічну розв'язку: мережа/АКБ, АКБ/вихід перетворювача;
• контроль «фазування» при підключенні до мережі;
• автоматичний тристадійний процес заряду АКБ з термокомпенсацією;
• оптимальний режим заряду АКБ у широкому діапазоні напруги мережі (150-280 В);
• збереження заряду АКБ у вимкненому стані;
• мінімізований рівень шуму системи охолодження ДБЖ;
• індикація стану ДБЖ, навантаження та акумуляторної батареї;
• захист пристрою від перегріву, перевантаження та короткого замикання;
• захист від аварійно завищеної вхідної напруги до 380 В;
• захист від імпульсних перешкод вхідної напруги.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДБЖ

Експлуатаційні параметри

ДБЖ SinPro розрахований на безперервний цілодобовий режим роботи в закритих опалювальних приміщеннях за наступних умов:

• температура навколишнього середовища +1°C…+40°C;
• відносна вологість повітря 40%…80% (при t=25±10°С);
• атмосферний тиск 630…800 мм рт.ст.

ПРИСТРІЙ І ПРИНЦИП РОБОТИ ДБЖ SinPro 2400-S310

Основні принципи функціонування ДБЖ SinPro 2400-S310

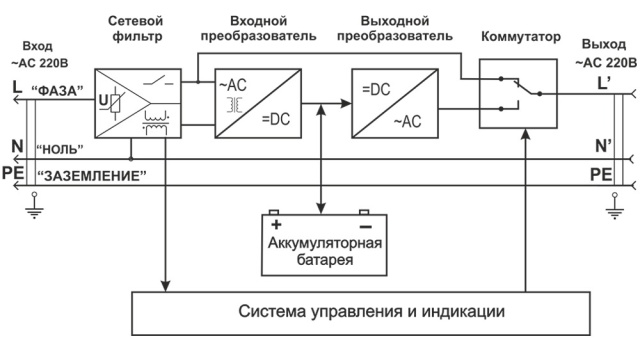

Джерело безперебійного живлення SinPro 2400 S310 є пристроєм комутаційного типу з топологією Off-Line. Функціональну схему ДБЖ наведено на мал.1

Якщо мережева напруга на вході ДБЖ знаходиться в межах норми (див. табл.1), вона подається на вихід пристрою через контакти реле без будь-яких змін.
Якщо вхідна напруга буде відсутня або виходити за межі норми (табл.1), то навантаження буде живитися від акумуляторної батареї через DC-AC перетворювач, який перетворює енергію АКБ в змінну напругу 220 з частотою 50 Гц. При появі на вході ДБЖ напруги, що відповідає нормі, ДБЖ відновить живлення навантаження від мережі, і зарядний пристрій ДБЖ почне процес заряду акумуляторних батарей.
Для нормальної роботиы багатьох сучасних котлів опалення потрібне фазування при підключенні до мережі живлення. Тому в ДБЖ SinPro серії S310 застосована система контролю фазування при підключенні до мережі і «транзитний «0». Це чітко визначає потенціал вихідної напруги щодо мережі.
Примітка: для коректної роботи системи контролю фазування при підключенні до мережі потрібна наявність заземлення.

Система заряду АКБ

Заряд акумуляторних батарей – тристадійний та повністю автоматичний. У першій стадії заряд ведеться зі стабілізацією струму заряду. На другій стадії заряд триває при фіксованій напрузі та зменшуваній силі струму. На третій, заключній стадії роботи, ЗП перетворюється на підтримуючий режим зберігання АКБ. Така система заряду є оптимальною для будь-яких свинцево-кислотних акумуляторів.
Оптимальна напруга заряду свинцево-кислотних АКБ значною мірою залежить від температури. Для досягнення повного заряду та підвищення ресурсу АКБ застосована система температурної компенсації напруги заряду.

АКУМУЛЯТОРНІ БАТАРЕЇ

Час автономної роботи ДБЖ

Час автономної роботи ДБЖ визначається енергією, запасеною в акумуляторних батареях, і споживаною потужністю навантаження.
Для збільшення часу автономної роботи в ДБЖ передбачено режим «Еко», який забезпечує перервне живлення споживачів за схемою: 30 хвилин– є вихідна напруга, 30 хвилин – немає вихідної напруги. Даний режим доцільно застосовувати під час живлення твердопаливних котлів або навантаження, не критичного до пропадання напруги.
У табл.2 наведено орієнтовний час (годин) автономної роботи ДБЖ SinPro 2400 S310 в залежності від обраної ємності АКБ і потужності навантаження.

Рекомендації щодо підбору акумуляторних батарей

ДБЖ SinPro 2400 S310 розрахований на роботу із зовнішніми свинцево-кислотними батареями будь-якого типу.
УВАГА! Акумуляторні батареї, що підключаються до ДБЖ, з'єднуються послідовно. Кількість 12 В батарей – 4 шт. Батареї повинні бути однаковими: вони повинні бути однієї марки, одного типу і, по можливості, з однієї партії. Бажано перед підключенням кожну з батарей окремо перевірити та повністю зарядити.
Вибір типу батареї визначається конкретними вимогами по експлуатації ДБЖ. Якщо ДБЖ встановлюється в житловому приміщенні, необхідно застосовувати герметичні стаціонарні свинцево-кислотні батареї.
Увага! Автомобільні акумулятори не розраховані на роботу в системах безперебійного живлення, де потрібен циклічний режим роботи «розряд–заряд», тому термін їх експлуатації в таких системах істотно нижчий, ніж в автомобілях. Герметичні стаціонарні пастові свинцево-кислотні батареї призначені для експлуатації в системах гарантованого живлення всередині приміщень та мають термін експлуатації до 10 років.

Експлуатація АКБ

Не допускайте сильного розряду АКБ. У розрядженому стані у свинцево-кислотних батареях відбувається інтенсивна сульфатація пластин. Це призводить до зменшення доступної ємності АКБ і, зрештою, до зменшення часу автономної роботи системи.
У режимі «Дежурний» за відсутностіта мережі в ДБЖ реалізована схема «мікроспоживання», яка гарантує збереження залишкового заряду АКБ на строк до 3-х місяців. У разі відключення ДБЖ на тривалий час простежте, щоб АКБ були в зарядженому стані і після вимкнення ДБЖ відключіть одну з клем АКБ.
